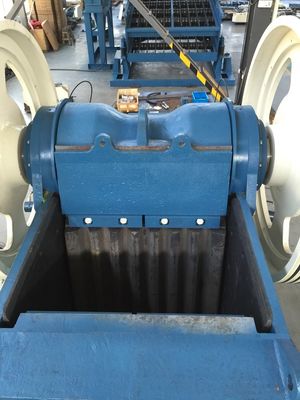

V Gravity Single Toggle Πρωτογενής Μηχανή Συσκόπισης Μαλακίων

V θραυστήρας σιαγόνων βαρύτητας με θραυστήρα σιαγόνων πρωτεύουσας χωρητικότητας, θραυστήρας σιαγόνων μονής κίνησης CJ1211

Περιγραφή προϊόντος

Οι θραυστήρες σιαγόνων της σειράς MJ είναι τύπου μονής αγκώνα σύνθετης ταλάντευσης και βαρέως τύπου, χρησιμοποιώντας συμμετρικό θάλαμο σύνθλιψης βαθιάς, μεγάλο άνοιγμα τροφοδοσίας και βελτιστοποιημένη γωνία εμπλοκής για την επίτευξη υψηλού ρυθμού λειτουργίας, μεγάλου λόγου σύνθλιψης και υψηλής παραγωγικότητας. Με μεγάλη διάρκεια ζωής του θραυστήρα, χαμηλή φθορά, εύκολη συντήρηση και λειτουργία, η υδραυλική ή μηχανική ρύθμιση του μηχανισμού εκφόρτισης είναι απλή και αξιόπιστη.



Οι θραυστήρες σιαγόνων της σειράς MJ κάνουν πλήρη χρήση των μεθόδων CAD και ανάλυσης πεπερασμένων στοιχείων για τη βελτιστοποίηση του θραυστήρα.

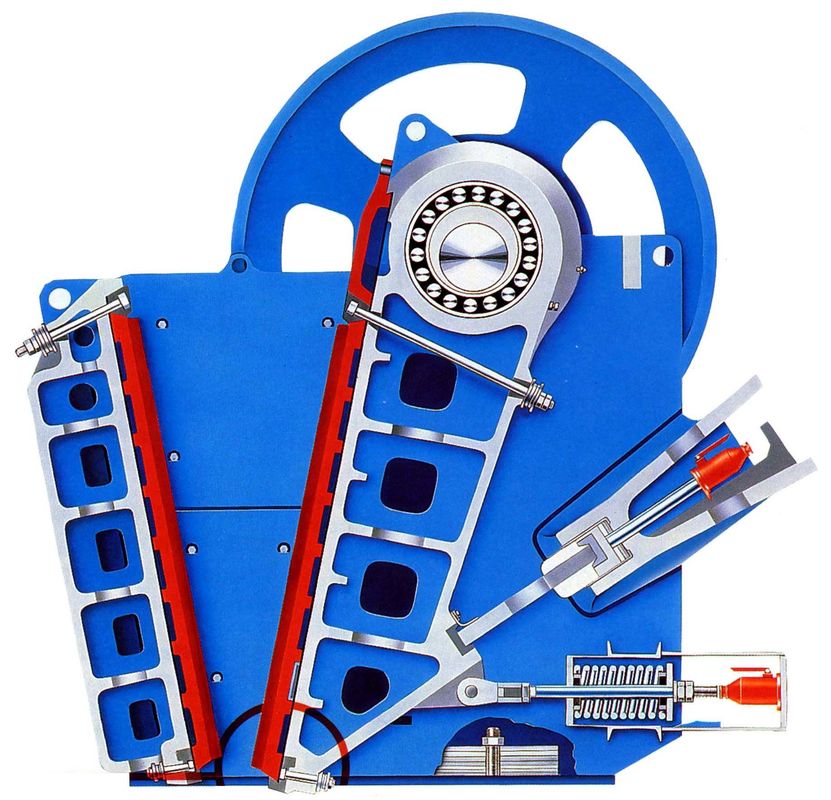

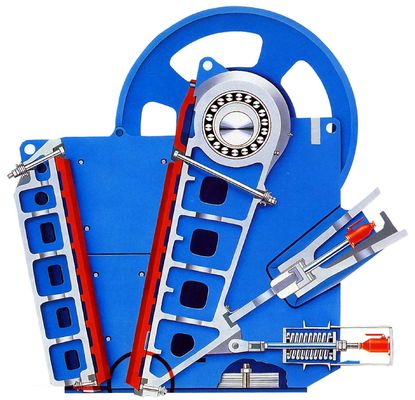

δομή βασισμένη στη μακροχρόνια συσσώρευση εμπειρίας. Ο σχεδιασμός του μηχανήματος δίνει έμφαση στη μείωση του βάρους του εξοπλισμού, διασφαλίζοντας και αυξάνοντας την αντοχή, αυξάνοντας την αξιοπιστία, την ασφάλεια και την οικονομία. Τόσο οι σταθερές όσο και οι κινούμενες πλάκες σιαγόνων είναι χυτά σε σχήμα κουτιού με κυματιστή πλάκα, με μικρό βάρος και υψηλή αντοχή και ακαμψία, εξοπλισμένα με σύστημα λίπανσης διπλής σφράγισης, το οποίο μπορεί να είναι ασφαλές και αξιόπιστο;

Αποφεύγονται όλες οι συγκολλήσεις από τη ζώνη συγκέντρωσης τάσης, αλλάζοντας την καμπυλότητα του εξαρτήματος στη ζώνη συγκέντρωσης τάσης υιοθετείται για την αύξηση της αντοχής





Τετράγωνη μεγάλη τροφοδοσία, συμμετρική βαθιά κοιλότητα χωρίς θάλαμο σύνθλιψης νεκρής ζώνης

Για τη βελτίωση της ικανότητας τροφοδοσίας





Οι θραυστήρες σιαγόνων της σειράς MJ είναι εξοπλισμένοι με ένα σχεδόν τετράγωνο μεγάλο άνοιγμα τροφοδοσίας, βαθιά κοιλότητα και με σχεδιασμό θαλάμου σύνθλιψης χωρίς νεκρή ζώνη, το οποίο μπορεί να βελτιώσει την ικανότητα τροφοδοσίας και την απόδοση.



Η κορυφή της κινούμενης σιαγόνας είναι εξοπλισμένη με μια αντικαταστάσιμη παχιά ασπίδα προστασίας για την κινούμενη σιαγόνα για να αναλάβει την πρόσκρουση τροφοδοσίας.

Δεν υπάρχει ανάγκη εγκατάστασης πλάκας μπλοκ πάνω από την κινούμενη σιαγόνα του ανοίγματος τροφοδοσίας και τα χύδην ορυκτά που εισέρχονται στον θραυστήρα μπορούν να πέσουν απευθείας στην περιοχή κίνησης του θαλάμου σύνθλιψης.



Οι παραδοσιακοί θραυστήρες σιαγόνων υιοθετούνται με ασύμμετρο σχεδιασμό θαλάμου σύνθλιψης με ένα αποτελεσματικό μέγεθος τροφοδοσίας μικρότερο από το ονομαστικό άνοιγμα. Η σειρά θραυστήρων υιοθετείται με συμμετρικό σχεδιασμό θαλάμου σύνθλιψης, έτσι ώστε το πραγματικό άνοιγμα να είναι ίσο με το ονομαστικό άνοιγμα, το οποίο βελτιώνει την ικανότητα τροφοδοσίας.



Μοντέλο	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Μέγεθος τροφοδοσίας	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Όγκος αποστολής(m³)	13	23	32	38	48	58
(CSS)Εύρος	50-175	75-275	125-275	125-300	125-300	150-300
Βάρος(kg)	13200	27000	34500	41500	53000	63500
Ισχύς κινητήρα(kw)	75	132	160	160	200	200
Χωρητικότητα(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Μοντέλο
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



Η χωρητικότητα που εμφανίζεται στον πίνακα υποδεικνύει μόνο μια προσέγγιση της χωρητικότητας του θραυστήρα. Οι αντίστοιχες συνθήκες είναι σύνθλιψη ανοιχτού κυκλώματος, ξηρή έκρηξη γρανίτη με φαινόμενη πυκνότητα 1600 kg/m3, το μέγιστο μέγεθος του οποίου μπορεί να πληροί το μέγιστο μέγεθος τροφοδοσίας που επιτρέπεται από τον θραυστήρα. Οι χαμηλότερες τιμές στον πίνακα ισχύουν για την περίπτωση όπου τα πρόστιμα της τροφοδοσίας μικρότερα από το μέγεθος της εκφόρτισης απορρίπτονται και οι υψηλότερες τιμές ισχύουν για την περίπτωση με περιεχόμενα προστίμων. Το CSS που μπορεί να λειτουργήσει κανονικά ο θραυστήρας εξαρτάται από την κατανομή κοκκομετρίας τροφοδοσίας, την ευθραυστότητα του υλικού (Wi), την ποσότητα των ρύπων τροφοδοσίας, τον τύπο των πλακών σιαγόνων που είναι εγκατεστημένες και τον τύπο του υλικού που χρησιμοποιείται.





Η χαρακτηριστική καμπύλη κοκκομετρίας εκφόρτισης Αυτή η καμπύλη είναι μια τυπική χαρακτηριστική καμπύλη κοκκομετρίας μεσαίου θραύσιμου βράχου (Δείκτης εργασίας σύνθλιψης Wi=16). Περίπου το 75% των προϊόντων είναι μικρότερα από το CSS. Το σχήμα και το προϊόν της καμπύλης κοκκομετρίας είναι μικρότερα από την αναλογία του CSS, ανάλογα με τα χαρακτηριστικά των ορυκτών. Για βράχους με διαφορετική ευθραυστότητα (Wi μεταξύ 20-12), κανονικά περίπου το 65%-85% του θρυμματισμένου προϊόντος είναι μικρότερο από το CSS του θραυστήρα.

Ο θραυστήρας πέτρας χρησιμοποιείται ευρέως για πρωτογενή, δευτερογενή και λεπτή σύνθλιψη γρανίτη, βασάλτη, ασβεστόλιθου, βράχου, σκυροδέματος, αδρανών υλικών, χαλικιού, δολομίτη, χαλαζία και πάνω από 130 ειδών λίθων σε μεταλλεία, λατομεία, κατασκευές, δρόμους και άλλες βιομηχανίες. Όλοι οι θραυστήρες πέτρας μας έχουν πλήρη μοντέλα για επιλογή. Μπορείτε να επιλέξετε το μικρό πέτρινο, το μεσαίο ή το μεγάλο θραυστήρα πέτρας σύμφωνα με τις ανάγκες σας.
